¿Qué es un OTDR?

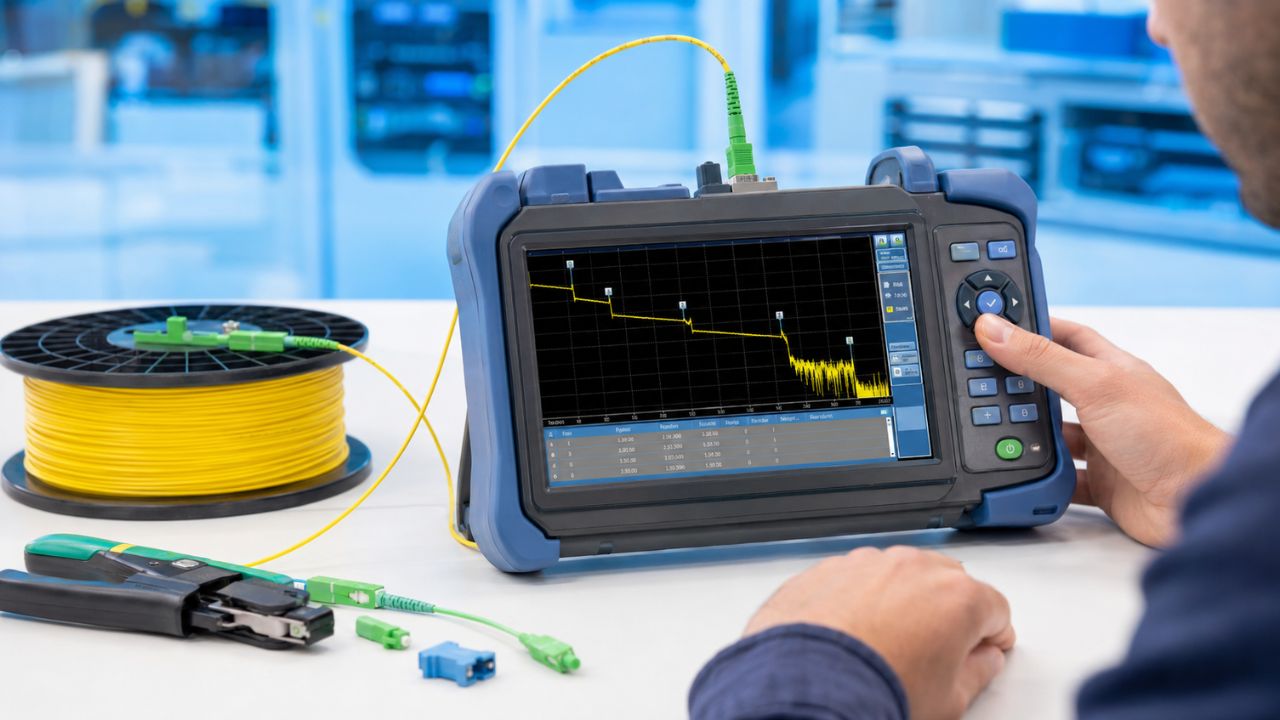

Un OTDR (Optical Time Domain Reflectometer, o Reflectómetro Óptico en el Dominio del Tiempo) es un equipo que envía un pulso láser corto por la fibra y mide los reflejos que regresan a lo largo del recorrido. Con el tiempo que tarda cada reflejo en volver y su intensidad, calcula la distancia exacta donde ocurre cada evento y cuánta luz se pierde en él.

La mejor forma de entenderlo es esta comparación: un power meter te dice cuánta luz llega al final de la fibra — es como una regla que mide "resultado". Un OTDR te dice DÓNDE se pierde esa luz a lo largo del camino — es como un radar que "ve" la fibra metro por metro. Si tu ONU recibe -28 dBm y esperabas -22 dBm, el power meter confirma que hay 6 dB perdidos. El OTDR te dice que 3.5 dB se pierden en el conector del ODF del kilómetro 4.2, y los otros 2.5 dB están repartidos entre atenuación normal y dos empalmes viejos.

Los ejes del trazo

Cualquier trazo de OTDR tiene la misma estructura:

Eje X (horizontal): distancia en km o metros. El OTDR la calcula multiplicando el tiempo de reflexión por la velocidad de la luz en la fibra (~200,000 km/s, dos tercios de la velocidad en el vacío por el índice de refracción del vidrio).
Eje Y (vertical): potencia recibida en dB. Normalmente escala de 0 a -35 dB. La línea empieza arriba (más potencia cerca del OTDR) y baja gradualmente conforme la fibra atenúa la señal.

La pendiente natural del trazo hacia abajo es la atenuación intrínseca de la fibra. En una fibra monomodo típica es de 0.32 - 0.38 dB/km a 1310 nm y 0.19 - 0.25 dB/km a 1550 nm. Cualquier cambio abrupto sobre esa pendiente es un evento que debes investigar.

Qué se ve en un trazo típico

Vamos por partes, de izquierda a derecha:

1. Zona muerta inicial

Los primeros 5 a 20 metros del trazo son inservibles. El pulso de salida es tan potente que satura el detector del OTDR y no se puede medir nada en esa zona. Por eso siempre se recomienda usar un launch cable (una bobina de 150-500 m de fibra) entre el OTDR y la red real: la zona muerta queda dentro de la bobina y el primer conector real de tu red sí se ve bien.

2. Pendiente descendente

La línea principal que baja gradualmente. Es la atenuación normal de la fibra por kilómetro. Si mides la pendiente entre dos puntos limpios y te da mucho más de 0.4 dB/km a 1310 nm, la fibra tiene un problema (curvaturas distribuidas, fibra vieja o de mala calidad).

3. Picos hacia arriba

Son conectores. Cuando la luz encuentra la separación entre dos ferrules pulidos, parte se refleja hacia atrás (reflexión de Fresnel). En el trazo se ve como una lengüeta hacia arriba antes de la caída del evento.

4. Caídas abruptas sin pico

Son empalmes por fusión. La unión es tan buena que casi no hay reflexión, pero sí hay una pequeña pérdida (típicamente 0.05 - 0.1 dB) que se ve como un escalón hacia abajo.

5. Caídas con pico

Son conectores o empalmes mecánicos. Combinan reflexión (pico) con pérdida (escalón hacia abajo).

6. Ruido plano al final

Después del final de la fibra, el trazo se vuelve ruido aleatorio a bajo nivel. Ojo: eso no es fibra, es ruido. Un error clásico de principiante es interpretar los picos aleatorios del ruido como "eventos".

Los 5 tipos de eventos que verás

Tipo	Reflexión	Pérdida típica	Aspecto
Conector limpio y bien pulido	Pequeña	< 0.3 dB	Pico pequeño + escalón corto
Conector sucio o dañado	Grande	0.8 - 3+ dB	Pico alto + escalón grande
Empalme por fusión	Ninguna	0.05 - 0.1 dB	Solo escalón muy pequeño
Empalme mecánico	Pequeña	0.3 - 0.75 dB	Pico pequeño + escalón notorio
Curvatura excesiva o rotura	Variable	Grande (1 - >20 dB)	Caída abrupta; con reflexión si es rotura

Cómo leer la lista de "eventos" del OTDR

Todo OTDR moderno hace un análisis automático y te entrega una tabla de eventos. Aprender a leerla es la mitad del trabajo. Cada fila muestra:

Distancia al evento — desde el OTDR (o desde el fin del launch cable si lo configuras). En km o m.
Tipo — reflectivo (conector, empalme mecánico, rotura) o no-reflectivo (empalme por fusión, curvatura).
Pérdida asociada al evento — cuántos dB "come" ese evento específico. Este es el número clave para juzgarlo.
Pérdida acumulada — total de dB perdidos desde el origen hasta ese punto. Sirve para comparar con el presupuesto óptico total.
Reflectancia — cuánta luz rebota. Se expresa en dB con valor negativo (por ejemplo -45 dB). Más negativo = mejor. -60 dB es excelente (empalme por fusión), -40 dB es mediocre (conector sucio o mecánico), -25 dB es una rotura franca.

Los 3 parámetros clave a configurar antes de disparar

Un mismo tramo de fibra puede dar trazos muy diferentes según cómo configures el OTDR. Estos son los tres parámetros que hay que dominar:

1. Longitud de onda (wavelength)

1310 nm: para búsqueda general de problemas. Es la longitud de onda más sensible a la mayoría de eventos.
1550 nm: para detectar pérdidas por curvatura (macrobending). Una fibra doblada muestra mucha más pérdida a 1550 que a 1310, así que si mides ambas y hay una diferencia grande en un punto, ahí hay una curva.
1625 nm: para mediciones en servicio sin interrumpir a los clientes (fuera de la banda GPON de 1490/1550/1310). Requiere un OTDR compatible con esta longitud.

2. Rango de distancia

Regla simple: siempre 1.5x a 2x la distancia esperada. Si tu tendido tiene 8 km, configura rango de 12-16 km. Menos rango corta el trazo antes del final. Más rango sacrifica resolución (cada punto muestreado cubre más metros de fibra y los eventos pequeños se pierden).

3. Ancho de pulso (pulse width)

Es el trade-off más importante:

Pulsos cortos (5 - 30 ns): alta resolución, poca zona muerta, poco alcance. Sirven para detectar eventos muy cercanos entre sí en tramos cortos (interior de un edificio, ODF).
Pulsos largos (10 - 20 µs): mucho alcance, baja resolución, zona muerta grande. Sirven para tramos troncales muy largos.
Para redes GPON típicas de 5 a 20 km: usar entre 100 ns y 1 µs. Es el punto dulce para ver tanto los splitters como el final de la fibra.

Muchos OTDR modernos tienen modo Auto que elige estos parámetros solos. Es útil para empezar, pero conforme adquieres experiencia vas a preferir configurarlos manualmente para casos específicos.

Cómo identificar los 3 problemas más comunes

Problema 1: Conector sucio

Cómo se ve: pico alto en el trazo justo en la posición de un conector conocido (ODF, roseta, patch cord de la ONU). La pérdida en ese evento supera 0.5 dB y la reflectancia empeora (menos negativa) respecto a la referencia.

Solución: limpiar el conector con hisopo humedecido en alcohol isopropílico 99% o con un cassette limpiador de fibra. En el 80% de los casos el pico desaparece o se reduce drásticamente al volver a medir.

Problema 2: Curva cerrada (macrobending)

Cómo se ve: caída tipo "escalón" en medio del tendido, sin reflexión (o casi nada). Es más notoria a 1550 nm que a 1310 nm. Si comparas los dos trazos, verás que en 1310 nm apenas se ve y en 1550 nm hay una caída clara de 1-3 dB.

Solución: el OTDR te da la distancia exacta. Ubicar físicamente ese punto en el tendido (poste, caja de paso, roseta) y aflojar el radio de curvatura. La fibra monomodo estándar necesita mínimo 30 mm de radio de curva; menos de eso empieza a perder.

Problema 3: Rotura

Cómo se ve: caída abrupta hasta el nivel de ruido en un punto específico. Puede haber reflexión (si el corte es limpio y perpendicular) o no (si es una fractura irregular). El trazo simplemente termina ahí.

Solución: empalmar en ese punto. El OTDR te dice la distancia con precisión de metros, y con eso sales a buscar el poste, tramo aéreo o caja subterránea donde ocurrió.

Errores típicos al usar OTDR

No usar launch cable. Sin bobina lanzada, el primer conector de tu red queda dentro de la zona muerta y no lo puedes medir. Cada técnico serio debe cargar una bobina de 150-500 m en su furgoneta.
Rango mal configurado. Poco rango corta el trazo antes del final. Mucho rango baja la resolución y los eventos pequeños desaparecen. Ajusta siempre según la distancia esperada.
Interpretar el ruido final como "hay fibra". Después del final real del tendido, el trazo se vuelve ruido plano con picos aleatorios. Esos picos NO son eventos, son electrónica. Fíjate en el nivel: si estás bajo el "noise floor" ya no hay fibra.
Comparar mediciones a diferente wavelength sin darse cuenta. Un trazo medido a 1310 nm no se compara con uno a 1550 nm. La atenuación por km es distinta, la sensibilidad a curvaturas es distinta. Siempre anota la longitud de onda del trazo.

¿Cuándo usar OTDR vs power meter?

	Power meter	OTDR
Qué mide	Potencia total que llega al final	Pérdida evento por evento a lo largo del camino
Velocidad de medición	Instantánea	30 segundos a 3 minutos por trazo
Complejidad	Baja (encender y leer)	Alta (configurar parámetros e interpretar)
Precio	$50 - $200	$800 - $4000
Uso típico	Verificar potencia en la ONU en cada instalación	Encontrar dónde está la falla cuando el power meter dice que falta luz

No son sustitutos, son complementarios. El power meter es tu herramienta de verificación rápida diaria; el OTDR es tu herramienta de diagnóstico cuando algo no cierra. Un ISP profesional debería tener ambos.

Documenta cada medición

Un trazo de OTDR es valioso hoy, pero es aún más valioso dentro de 6 meses cuando el mismo enlace empieza a degradarse. Sin registro previo, no tienes forma de saber si la fibra "siempre estuvo así" o si se acaba de romper algo.

La App Técnico de GestionaISP permite que el técnico de campo suba el trazo del OTDR directamente al ticket del cliente como evidencia. Queda archivado con fecha, hora, técnico responsable y comentarios. Cuando el mismo cliente reporta un problema meses después, cualquier técnico puede comparar el trazo actual con el original en segundos y ver exactamente qué cambió.

Trazos de OTDR guardados en el ticket del cliente

El técnico sube la medición desde su celular. Queda como evidencia con fecha, hora y responsable. Ideal para comparar mediciones a lo largo del tiempo.

Ver App Técnico

Resumen rápido

EJES
   X = distancia (km/m)
   Y = potencia (dB, escala de 0 a -35)

EVENTOS
   Pico arriba + escalón       → Conector
   Pico alto + escalón grande  → Conector sucio
   Solo escalón pequeño        → Empalme por fusión
   Pico pequeño + escalón      → Empalme mecánico
   Caída al ruido              → Rotura

PARÁMETROS
   Longitud onda: 1310 (general) / 1550 (curvas) / 1625 (en servicio)
   Rango: 1.5x - 2x distancia esperada
   Pulso: 100 ns - 1 µs para GPON típico

REGLA DE ORO
   Siempre usa launch cable.
   Siempre documenta el trazo.
   Nunca confundas ruido con fibra.

Cierre

Aprender a leer un OTDR toma 2 o 3 días de práctica activa sobre trazos reales. Al principio todo se ve confuso, pero una vez que identificas los patrones (pico = reflexión, escalón = pérdida, ruido = fin) el equipo pasa de ser un misterio caro a ser la herramienta que más tiempo te ahorra en campo. Un OTDR bien interpretado convierte una salida de 4 horas buscando la falla en una intervención de 20 minutos dirigida al punto exacto.
