Los dos tipos en una tabla
| Empalme por fusión | Empalme mecánico | |
|---|---|---|
| Pérdida típica | 0.02 – 0.10 dB | 0.10 – 0.75 dB |
| Reflexión de retorno | < -60 dB (excelente) | -40 a -50 dB |
| Tiempo por empalme | 2-3 min | 1-2 min |
| Equipo necesario | Fusionadora ($1200-4000) + cortadora ($200-500) | Kit reutilizable ($20-40 el conector inicial) + cortadora ($200-500) |
| Costo por empalme | ~$2 (manga + fibra) | ~$4-8 (conector mecánico consumible) |
| Vida útil | 20+ años | 5-10 años (el gel se degrada) |
| Sensibilidad al clima | Muy resistente | Sensible a temperatura y humedad |
| Uso típico | Red troncal, distribución, cualquier cosa permanente | Reparaciones urgentes, drops temporales, capacitación |

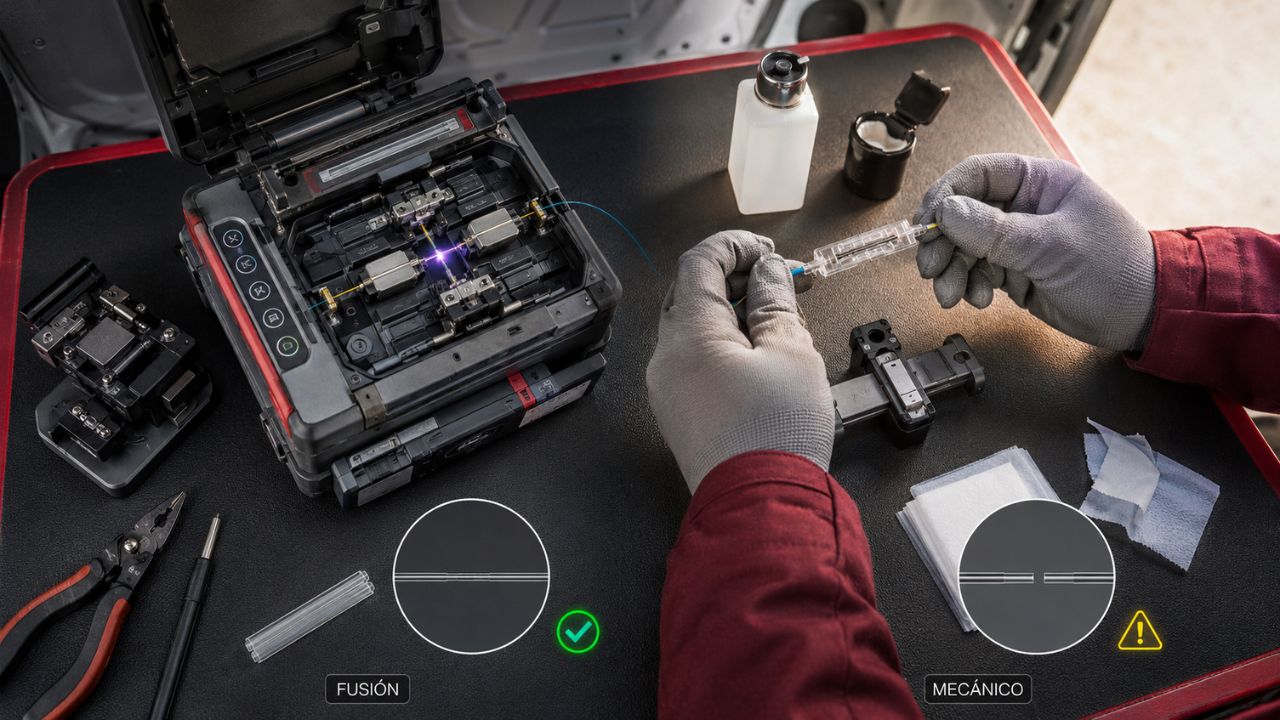

Cómo funciona la fusión
La fusionadora es un equipo que:
- Recibe los dos extremos de fibra ya pelados y cortados a 90° con la cortadora.
- Alinea automáticamente los núcleos con motores de precisión (los buenos alinean por núcleo, los básicos por revestimiento).
- Genera un arco eléctrico de alta temperatura (~2000°C) que funde las dos puntas y las suelda en una unión molecular.
- Estima la pérdida del empalme y muestra el resultado en pantalla.
Después se coloca una manga termo-retráctil sobre la zona fundida y se calienta en el horno de la fusionadora — protege el empalme mecánicamente. El resultado es una unión prácticamente indistinguible de fibra continua.
Cómo funciona el empalme mecánico
El kit mecánico (marcas típicas: Corning Unicam, 3M Fibrlok, Fujikura FISE) es un pequeño tubo con:
- Un canal V en el centro donde se alinean los núcleos
- Un gel con índice de refracción similar al vidrio (llena el pequeño espacio entre las puntas)
- Un mecanismo de cierre con clip o palanca
El técnico:
- Pela y corta las dos fibras.
- Las inserta desde los dos extremos del kit hasta que hacen contacto.
- Cierra el mecanismo — el gel llena el espacio y las fibras quedan alineadas mecánicamente.
No hay soldadura molecular — es un contacto óptico asistido por gel.
Cuándo usar cada uno
Fusión — el estándar para todo lo permanente
Casos donde la fusión es la única opción sensata:
- Red troncal. Aquí hay 100+ clientes dependiendo de cada empalme. Los 0.5 dB extra de un mecánico se acumulan y afectan a toda la rama.
- Empalmes que van dentro de una manga sellada aérea o subterránea. El mecánico no aguanta humedad y temperatura extrema por años.
- Redes con largo alcance (10+ km desde OLT). Cada 0.5 dB cuenta cuando se llega al límite del presupuesto óptico.
- Cualquier trabajo profesional que quiera vida útil de 20+ años.
Mecánico — para casos específicos
Casos donde el mecánico tiene sentido:
- Reparación urgente en madrugada. Un pájaro carpintero rompió el cable a las 2 AM, hay 50 clientes sin internet, la fusionadora está en la oficina a 1 hora. Un empalme mecánico devuelve el servicio en 5 minutos. Al día siguiente se reemplaza por fusión.
- Cliente único de bajo consumo, muy corta distancia. Si el cliente está a 500m de la OLT y solo tiene un plan de 10 Mbps, medio dB extra no lo va a afectar.
- Capacitación de técnicos nuevos. Antes de darles la fusionadora de $3000, hay que probarlos con kits mecánicos.
- Proyectos temporales. Feria, evento, obra en construcción — servicio de fibra por 2 meses. No amortiza fusionar.
Nunca usar mecánico para:
- Empalmes dentro de manga sellada permanente en exterior
- Red troncal
- Cualquier trayecto con más de 3-4 empalmes acumulados
Cuenta económica — ¿conviene comprar fusionadora?
Para un ISP pequeño arrancando, la pregunta clásica: ¿compro fusionadora o pago servicio de fusión?
Opción A — Comprar fusionadora básica ($1500)
- Equipo: fusionadora + cortadora + peladores + kits limpieza = $1800 inicial
- Costo por empalme propio: ~$2 (manga + fibra desperdiciada al cortar)
- Curva de aprendizaje: 20-30 empalmes de práctica antes de calidad aceptable
Amortiza si haces: más de 400-500 empalmes al año. Con 200 clientes activos y crecimiento del 10%, son ~150 empalmes al año en instalaciones + reparaciones. En 3 años se amortiza.
Opción B — Contratar fusión externa
- Costo típico: $3-8 por empalme según región
- Tiempos: 24-72 horas de coordinación con el proveedor
- Limitación: reparaciones urgentes (madrugada, fin de semana) cuestan doble o no hay servicio
Conviene si: haces menos de 200 empalmes al año Y aceptas depender de disponibilidad de terceros para reparaciones críticas.
Opción C híbrida — Fusionadora + kits mecánicos de respaldo
La que la mayoría de ISPs medianos adoptan al final:
- Fusionadora en la oficina/base para todo trabajo planeado
- Kit de 10-20 empalmes mecánicos en cada furgoneta de técnico para reparaciones urgentes
- Al día siguiente de una reparación con mecánico, agendar retorno para fusionar bien
Errores comunes al empalmar
1. Corte con ángulo desviado
La cortadora buena hace corte a 90.0° ±0.5°. Cortadoras baratas o mal calibradas cortan a 89° o 91°. La fusión resulta bien "en pantalla" pero al colocar la manga y probar, la pérdida real es alta. Solución: cortadora de calidad y calibrada.
2. No limpiar la fibra antes
Un dedo tocando la punta pelada, y contamina la zona con grasa natural. La fusión luego tiene inclusiones y pérdida alta. Solución: limpiar siempre con paños libres de pelusa y alcohol isopropílico 99%.
3. Empalme mecánico sin gel suficiente
Los kits mecánicos vienen con gel index-matching pre-cargado. Reutilizar un kit (aunque diga "reutilizable") sin recargar el gel resulta en pérdida progresivamente peor. Solución: usar cada kit una sola vez o recargar el gel con la ampolla original.
4. No proteger la manga termo
La manga termo-retráctil se debe colocar antes de fusionar (deslizarla sobre un extremo antes de pelar). Si se olvida, hay que rehacer todo el empalme. Solución: procedimiento estricto — manga siempre primero.
Cómo documentar los empalmes
Sin registro, dentro de 2 años nadie sabe qué hilo del buffer 3 se empalmó con qué hilo del cable siguiente. La fibra sigue funcionando hasta que hay una reparación — y entonces se pierden horas buscando qué es qué.
El módulo Fibra Óptica de GestionaISP tiene un registro de empalmes por manga: cada empalme se anota con el hilo origen (buffer + color), hilo destino, técnico que lo hizo, fecha, y pérdida medida. Al abrir la manga en el futuro, cualquier técnico ve el mapeo completo en segundos.
Cada empalme queda documentado con hilos origen/destino, pérdida y técnico responsable. Sin planillas de papel que se pierden.
Resumen rápido
FUSIÓN → Todo lo permanente
Pérdida: 0.05 dB
Vida: 20+ años
Costo por empalme: ~$2
MECÁNICO → Emergencias y temporales
Pérdida: 0.3 dB
Vida: 5-10 años
Costo por empalme: ~$5-8
REGLA: Fusiona cuando puedas.
Mecánico solo cuando no queda otra.
