Los 12 colores en orden

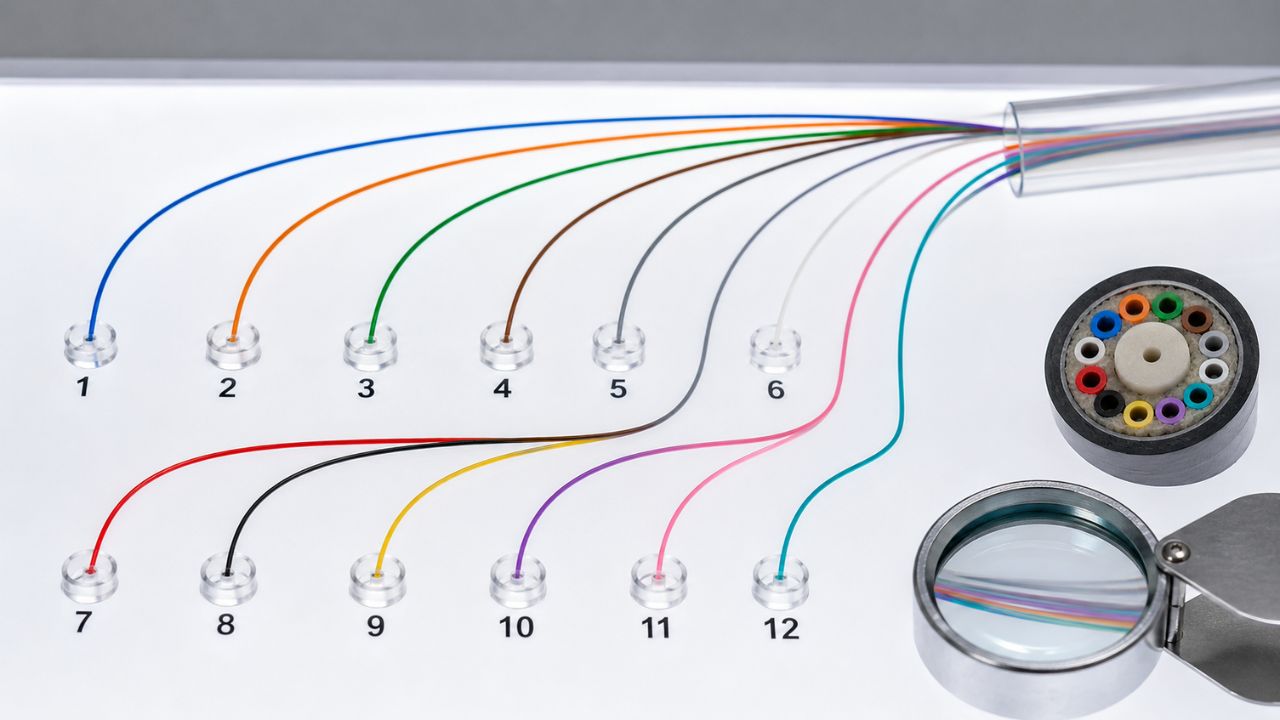

El orden es fijo y estándar mundial. Toda fibra óptica que sigue TIA-598-C usa esta misma secuencia:
| # | Color | Código hex de referencia |
|---|---|---|
| 1 | Azul | Blue |
| 2 | Naranja | Orange |
| 3 | Verde | Green |
| 4 | Marrón | Brown |
| 5 | Gris (Slate) | Slate |
| 6 | Blanco | White |
| 7 | Rojo | Red |
| 8 | Negro | Black |
| 9 | Amarillo | Yellow |
| 10 | Violeta | Violet |
| 11 | Rosa | Pink / Rose |
| 12 | Aguamarina | Aqua / Turquoise |
Regla mnemotécnica en español
Para memorizarlos rápido, esta frase incluye los 12 colores en orden:
"Ana Naranja Vino Manejando Grande Blanca Roja Negra Amarilla Violeta Rosa Aguamarina"
Azul · Naranja · Verde · Marrón · Gris · Blanco · Rojo · Negro · Amarillo · Violeta · Rosa · Aguamarina
Otra variante muy usada en países hispanohablantes:
"Aquí No Vamos, Mejor Sabemos Bailar Reggaetón, No Aprendemos Vainas Raras Aún"
Existe también la versión mnemotécnica clásica en inglés — "Bill Orders Green Beer, Sam Wants Red, Ben's Yellow Van Rolls Away" — pero para técnicos de habla hispana la primera funciona mejor.
Cómo se organiza un buffer de más de 12 hilos
Si un cable tiene más de 12 hilos, se agrupan en buffers (tubos internos), cada uno con 12 hilos siguiendo el orden TIA-598-C. Los buffers a su vez se identifican con los mismos 12 colores.
Cable de 24 hilos (2 buffers)
- Buffer azul → hilos 1-12 (todos los colores)
- Buffer naranja → hilos 13-24 (todos los colores otra vez)
Cable de 48 hilos (4 buffers)
- Buffer azul → hilos 1-12
- Buffer naranja → hilos 13-24
- Buffer verde → hilos 25-36
- Buffer marrón → hilos 37-48
Cable de 144 hilos (12 buffers)
- Buffers en los 12 colores TIA-598-C
- Cada uno con 12 hilos internos también en los 12 colores
Ejemplo práctico: el hilo #86 en un cable de 144 se identifica como "buffer 8 (negro), hilo 2 (naranja)". Se anota como negro/naranja.
Cálculo rápido — de número de hilo a buffer + color
# Para saber qué buffer y qué color:
buffer_num = ceil(hilo / 12) # cuál buffer (1-12)
color_num = ((hilo - 1) % 12) + 1 # cuál color dentro del buffer (1-12)
# Ejemplo: hilo 47
# buffer = ceil(47/12) = 4 → marrón
# color = ((47-1) % 12) + 1 = 11 → rosa
# → hilo 47 = "marrón / rosa"Cómo se marcan los hilos "post-12" en cables antiguos
En cables antiguos con más de 12 hilos sin buffers separados (todos los hilos en un solo tubo), los hilos 13-24 usan los mismos colores pero con una banda negra impresa encima. Ejemplo:
- Hilo 13 = azul con banda negra
- Hilo 14 = naranja con banda negra
- Hilos 25-36 = colores base con 2 bandas negras
Este método se sigue usando en algunos cables de distribución interior, pero es cada vez menos común. Los cables exteriores modernos siempre usan buffers separados.
Reglas prácticas para no equivocarse
1. Documenta al empalmar
Al hacer un empalme por fusión, anota inmediatamente qué hilo de qué buffer se empalmó con qué hilo del otro lado. En 6 meses, cuando haya que reparar, nadie recuerda "el azul-2 del buffer verde-4 fue con el rojo-8 del buffer naranja-2". Los sistemas de gestión ISP guardan este mapeo automáticamente.
2. Fusión cruzada = pérdida
Si por error empalmas azul con naranja (en vez de azul con azul), técnicamente funciona porque son solo hilos. Pero perdiste la trazabilidad del cable — al que llegue a repararlo dentro de un año no va a entender el mapeo.
3. El primer buffer siempre es azul
Sirve para orientarte cuando abres un cable nuevo: el buffer azul contiene los hilos 1-12 y suele ser el que va al puerto principal del rack o al primer splitter.
4. En diagramas usa colores reales
Los diagramas de red que muestran fibra deben usar los colores TIA-598-C reales. Ver por ejemplo el módulo Fibra Óptica de GestionaISP: en el diagrama de topología cada hilo se dibuja con su color, así el técnico en campo compara visualmente con lo que tiene en la mano.
Cheat sheet imprimible
TIA-598-C — 12 COLORES ESTÁNDAR
──────────────────────────────
1 Azul (Blue)
2 Naranja (Orange)
3 Verde (Green)
4 Marrón (Brown)
5 Gris (Slate)
6 Blanco (White)
7 Rojo (Red)
8 Negro (Black)
9 Amarillo (Yellow)
10 Violeta (Violet)
11 Rosa (Pink)
12 Aguamarina (Aqua)
MNEMONIA:
"Ana Naranja Vino Manejando Grande Blanca
Roja Negra Amarilla Violeta Rosa Aguamarina"
BUFFERS = mismos colores para agrupar
hilo/12 → buffer, hilo%12 → colorBonus — no confundir con colores de conectores
Los colores del conector (extremo del cable) tienen otra convención distinta:
- Azul — SC/UPC monomodo
- Verde — SC/APC monomodo (el estándar en GPON)
- Beige/Naranja — SC multimodo (OM1/OM2)
- Aqua — SC multimodo (OM3/OM4/OM5)
No hay que confundir "color del hilo dentro del cable" con "color del conector externo". Son cosas distintas.
El módulo Fibra de GestionaISP dibuja cada hilo con su color real. En un vistazo el técnico ubica qué buffer y qué hilo va a cada NAP.
